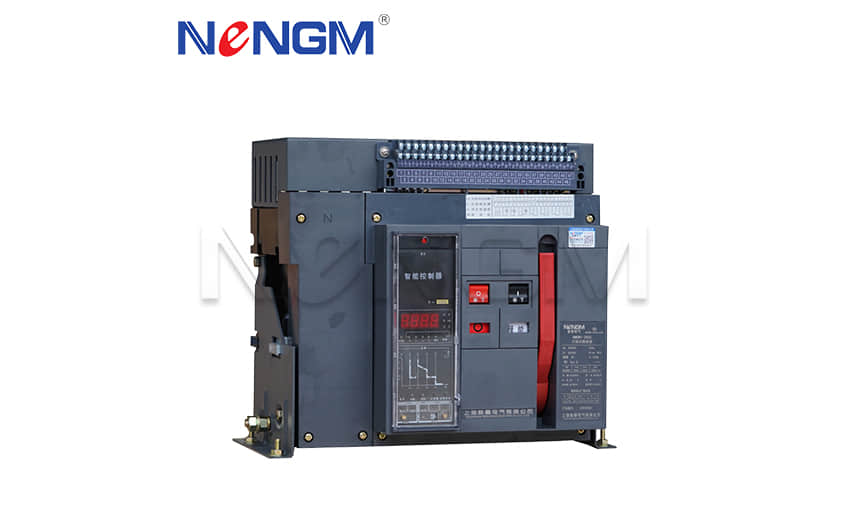

万能式断路器（mccb，Molded Case Circuit Breaker）是一种广泛应用于电力系统中的电气设备，通常用于保护电路免受过载、短路等电气故障的影响。作为一种重要的保护设备，万能式断路器不仅能有效防止设备损坏，还能避免因电气故障引发的火灾和其他安全事故。在日常生活和工业生产中，万能式断路器发挥着至关重要的作用。
万能式断路器的基本工作原理是通过电路中的电流来判断电流大小，实时监控电路中的电流变化。当电路中的电流超过设定值时，断路器会自动切断电源，防止设备因过载或短路而受损。具体来说，万能式断路器内部装有热元件和电磁元件，分别负责处理过载和短路两种故障。
过载保护：当电路中流经的电流超过额定值时，热元件会因电流过大而产生热量，导致元件膨胀并触发断路器跳闸。通过调节热元件的灵敏度，可以实现对不同负载的过载保护。
短路保护：短路发生时，电流会迅速升高，电磁元件会产生强大的磁力，迅速吸引开关机制，切断电源，保护电路不受损害。
此外，万能式断路器还常配有欠压保护功能，当电路电压降至低于设定值时，自动切断电源，防止低电压状态下设备运行，造成损坏。
二、万能式断路器的主要特点
保护功能全面：万能式断路器能有效防止电路出现过载、短路、缺相、过压和欠压等故障，具有较高的安全性和可靠性。
调节灵活：不同型号的万能式断路器可根据实际需要调节过载保护的时间和电流设置，适应多种负载和工作环境。
体积小，安装方便：与其他类型的保护设备相比，万能式断路器体积较小，便于安装和维护，适用于空间有限的电气设备。
可重复使用：当断路器发生跳闸时，用户可以手动复位，不需要更换新的断路器，极大地降低了使用成本。
